Jak zaplanować napęd do bramy razem z zasilaniem, zabezpieczeniami i automatyką

Sprawnie działający wjazd na posesję to wynik przemyślanego połączenia mechaniki, układu zasilania i odpowiedniego sterowania. Brak synchronizacji tych elementów często powoduje awarie, szybsze zużycie podzespołów oraz obniża bezpieczeństwo użytkowników. Przygotowanie instalacji pod automatykę wymaga dokładnego planowania już na etapie projektowania układu elektrycznego całego budynku. Właściwe ułożenie przewodów i dobór zabezpieczeń gwarantują płynną pracę siłowników w każdych warunkach pogodowych.

Różnice w zasilaniu i montażu bram przesuwnych i skrzydłowych

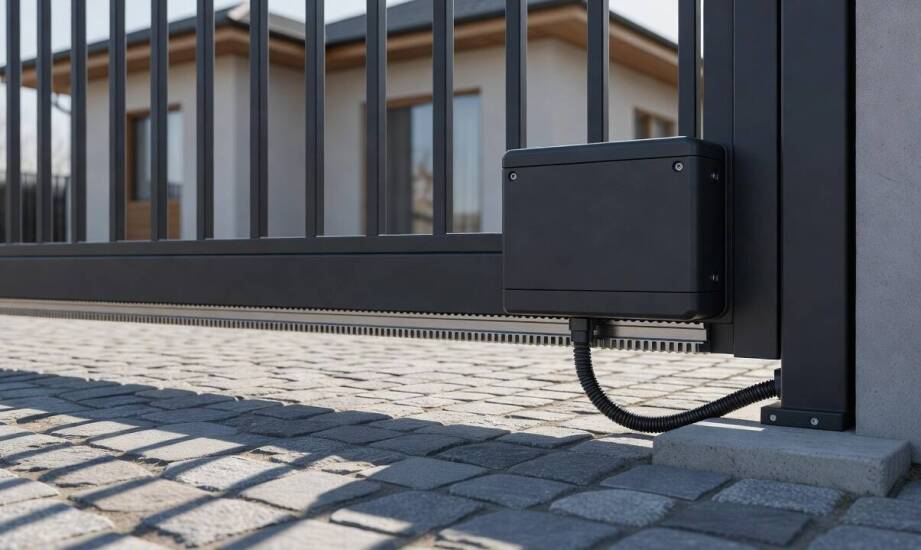

Mechanizm przesuwny porusza się wzdłuż linii ogrodzenia i wymaga przygotowania stabilnego fundamentu pod szynę jezdną. Cały ciężar spoczywa na jednym punkcie podparcia, dlatego system wykorzystuje pojedynczy silnik. Centrala sterująca najczęściej znajduje się wewnątrz obudowy samego siłownika. Taki układ wymusza doprowadzenie głównego przewodu zasilającego bezpośrednio w okolice fundamentu bramy, gdzie należy przewidzieć również odpowiedni zapas kabla.

Skrzydłowa konstrukcja wjazdu opiera się na dwóch oddzielnych siłownikach zamontowanych na bocznych słupkach. Rozwiązanie to jest znacznie bardziej podatne na napór wiatru, co generuje większe obciążenia dla mechanizmów. W tym przypadku centralę sterującą umieszcza się zazwyczaj w zewnętrznej, hermetycznej puszce na jednym ze słupków lub na murze ogrodzeniowym. Instalator musi zaplanować trasy kablowe łączące jednostkę centralną z obydwoma napędami, co wymaga przeprowadzenia przewodów pod linią wjazdu.

Niezależnie od wybranego rodzaju automatyki, specjaliści zalecają wydzielenie osobnego obwodu w głównej rozdzielnicy budynku. Linia ta powinna posiadać odrębne zabezpieczenie nadprądowe oraz wyłącznik różnicowoprądowy. Ogranicza to ryzyko sytuacji, w której ewentualne zwarcie w zewnętrznym układzie bramy spowoduje odcięcie zasilania w całym domu.

Dobór okablowania i integracja z systemami sterowania

Prawidłowe funkcjonowanie siłowników zależy od doboru właściwych przekrojów kabli, które kompensują spadki napięcia na dłuższych odcinkach. Do głównego zasilania wykorzystuje się najczęściej ziemny przewód YKY o przekroju 3 × 1,5 mm² lub 3 × 2,5 mm². Odległość między rozdzielnicą a bramą bezpośrednio warunkuje grubość miedzianych żył. Oprócz zasilania niezbędne jest poprowadzenie przewodów sygnałowych dla urządzeń peryferyjnych, takich jak fotokomórki zabezpieczające wjazd czy lampy ostrzegawcze. Do połączenia barier podczerwieni stosuje się kable 4 × 0,5 mm² lub żelowane skrętki UTP chroniące przed wilgocią.

Współczesne napędy do bram występują w wersjach zasilanych napięciem 230 V lub 24 V. Układy niskonapięciowe pozwalają na łatwe wpięcie modułów zasilania awaryjnego z akumulatorami buforowymi. Gwarantuje to możliwość otwarcia posesji nawet podczas rozległych przerw w dostawach prądu elektrycznego. Standardowe silniki na 230 V wymagają z kolei rygorystycznego stosowania ograniczników przepięć chroniących elektronikę przed skutkami wyładowań atmosferycznych.

Rozbudowa układu o dodatkowe funkcje komunikacyjne zmienia całkowite zapotrzebowanie na okablowanie. Integracja wjazdu z wideodomofonem, zewnętrznym czytnikiem RFID lub systemem inteligentnego domu narzuca konieczność ułożenia kolejnych żył sterujących na etapie prac ziemnych. Połączenie urządzeń za pomocą specjalnej magistrali pozwala na zdalne monitorowanie stanu skrzydeł z poziomu aplikacji mobilnej. Wieloletnią praktykę w takich realizacjach na terenie Wielkopolski posiada firma Elektroinstal, która odpowiada za budowę infrastruktury kablowej oraz montaż urządzeń sterujących.

Konstrukcja wjazdu, stan instalacji budynku oraz indywidualne przyzwyczajenia domowników bezpośrednio determinują ostateczny wybór automatyki. Osadzenie siłowników na słupkach czy wylanie fundamentu to tylko końcowy etap całego procesu inwestycyjnego. Przygotowanie przepustów, ułożenie odpowiednich kabli ziemnych i instalacja zabezpieczeń decydują o bezawaryjności układu przez lata. Spójny plan opracowany jeszcze przed wykonaniem prac brukarskich pozwala zachować estetykę otoczenia oraz eliminuje potrzebę prowadzenia skomplikowanych modernizacji w przyszłości.
